儀器簡介：

558H遠場低頻水冷壁管換熱列管廣東渦流廣東探傷儀以電磁基礎內置式探頭置于被檢測材料上，探頭上有一個激勵線圈，還有一個（或二個）檢測線圈。激勵線圈和檢測線圈的距離為檢測材料的2-3倍。激勵線圈發出的磁力線（能量）穿過材料向外擴散，在遠場區又再次穿過有表面缺陷的管壁向內擴散，被檢測線圈接收。

激勵線圈與檢測線圈間距的確定

在激勵線圈和檢測線圈之間存在三個區：直接耦合區、過渡區和遠場區。外壁的幅度大于內壁的幅度；當間距等于、大于二倍檢測材料，外壁和內壁的幅度與間距成正比，而且當間距為2-3倍材料時（遠場區），外壁和內壁的幅度較大，因此，激勵線圈和檢測線圈的距離取2-3倍的內徑。

波在材料中的傳播

波在鋼板中傳播的過程中，波幅衰減，相位發生移動。材料的厚度越大，波幅衰減得越大。

探頭附近磁力線的分布

在遠場區磁力線的軌跡與管壁平行，因此，在遠場區通過材料壁的磁力線的總數和壁厚成正比。

功能特點：

與普通渦流、漏磁和超聲波無損檢測相比，遠場渦流無損檢測具有以下優點：被檢測的材料的表面不必清洗；探頭與材料表面不接觸，探頭外徑與材料內徑之間的間隙變化對檢測結果的影響很小。檢測材料內表面和外表面的腐蝕坑的靈敏度相同；對均勻減薄、漸變減薄和偏磨減薄的檢測，都有極高的檢測靈敏度；探頭的檢測速度是否均勻?qū)z測結果無影響；材料內的氣體、液體介質對檢測結果無影響；檢測設備體積小，重量輕，便于現場靈活應用；檢測數據還可存入，實施長距離檢測。

558H遠場低頻水冷壁管換熱列管廣東渦流廣東探傷儀是新一代渦流無損檢測設備，它采用了更先進的DSP和FPGA數字電子技術、遠場渦流技術及微處理機技術，能實時有效地檢測鐵磁性金屬管道的內、外壁缺陷。檢測時不受探頭提離、趨膚效應、電導率和磁導率不均等的影響。

558H遠場低頻水冷壁管換熱列管廣東渦流廣東探傷儀既是一套完整的遠場渦流檢測系統，又具有常規多頻、多通道渦流檢測儀器的先進性能，特別是具有高采樣率和超低噪聲和高信噪比，使之成為目前亞太地區高性能、多用途、智能化的渦流檢測新型設備。

558H遠場低頻水冷壁管換熱列管渦流廣東探傷儀用來檢測水冷壁管、換熱列管、井下套管、鋼管、罐體的腐蝕情況，檢測設備包括信號功率源、信號測量、信號記錄和處理，做成管內能通過的形式，探頭像活塞一樣，加動力之后即可在管線內運動，利用內置式探頭來檢測輸氣管線、井下套管、地埋管線、熱交換器和鍋爐，利用外置式探頭來檢測平板和鋼管。現代的檢測設備利用計算機來顯示和儲存數據，還有自動信號分析程序。我們致力于遠場渦流技術在管道檢測方面的研究，特別是水冷壁管、換熱列管、井下套管和地埋油氣水輸送管線的檢測。

適應范圍及能力：

（水冷壁管、換熱列管、井下套管、鋼管、罐體、冷凝器、鍋爐、給水加熱器、空調）的腐蝕侵蝕，磨損，點蝕，開裂、裂紋。

儀器參數：

1、具探頭自動校準系統

2、快速模數字/擬電子平衡

3、自動（手動）渦流信號幅度、相位測量，渦流信號慢速（可調）擴展回放

4、時基掃描和阻抗平面圖同屏顯示

5、具組態分析功能

6、具備獨特的非等幅相位/幅度報警域

7、硬件報警輸出口

8、可海量存儲各種檢測程序和檢測數據

9、自動幅度、相位/缺陷深度曲線顯示

10、直角坐標系與極坐標系背景選擇

11、同屏顯示在役管道斷面圖、受檢管行列號

12、分級標志管道斷面圖，形成在役管道概貌圖

13、分級統計檢測結果（表格和直方圖顯示），便于累積分析比較

14、臺式、便攜式、工控機式任選

15、自帶鋰電池（充滿電可使用6-8小時）

16、頻率范圍：1 Hz ~ 5 MHz（遠場頻率1Hz～5KHz）；

17、增益：0～90dB，步長 0.5dB

18、相位旋轉：0~359° 步進 1 °

19、增益比（Y/X）：0.1~10

20、增益/相位測量：手動/自動

21、顯示模式：點/線/消隱

22、高通濾波：關，0~500Hz

23、低通濾波：關，10~10kHz

24、數字濾波點數：1~100

25、探頭激勵信號幅度：1-8V，精度1V

26、硬件報警輸出

27、報警輸出信號

28、穿透鋼管表面氧化層厚度： ≤ 6mm。

29、穿透鋼管壁厚度： ≤ 10mm 合金鋼。

30、檢測管徑范圍： Φ25～Φ1000mm。

31、檢測缺陷類型： 內外壁腐蝕坑、沖刷減薄、氫蝕、裂紋。

32、磁化設備： 無需。

33、退磁： 無剩，無需。

34、耦合劑： 無需。

35、檢測速度： 0～8 m/min，可靜態檢測。

36、檢測技術： 低頻渦流相位分析技術。

37、人機對話： 防塵觸摸屏操作。

38、顯示： 帶背光半反透液晶屏，適合黑暗或陽光直射下長期觀察。

39、掃描： 擦除，刷新和保留三種掃描模式。

40、濾波： 數字和模擬濾波。

41、驅動： 1～12V，分16檔可調。

42、調零： 響應時間＜0.5秒。

43、存儲： 可以存儲 / 再現100多組參數和圖形數據。

44、探頭： 外殼、橡膠導輪、重量≤ 0.9 Kg。

工作環境：

   工作溫度：-15~55℃

   存儲溫度：-20~60℃

   相對濕度：不超過85%

   工作電壓：DC24V

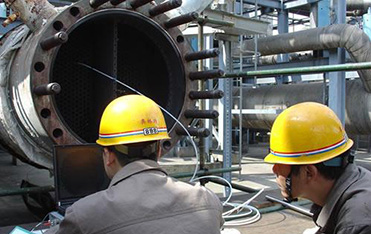

探傷檢測現場：

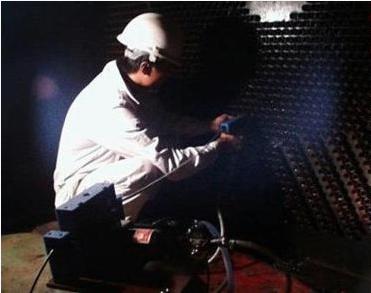

水冷壁管探傷檢測現場圖。558H遠場低頻渦流廣東探傷儀可檢測出水冷壁管的腐蝕侵蝕，磨損，點蝕，開裂、裂紋等缺陷。

探傷檢測現場：
